Az első és a hátsó szárny terén is újat mutatott a Haas
Szerző: Giorgio Piola
Fordította:: Dénes Gergely
2018. aug. 24. 5:10

Az amerikai alakulat a nyári szünet után is folytatja a fejlesztési folyamatot, aminek ékes példái a Belgiumban felszerelt légterelők. A hátsó szárny kifejezetten érdekes darab.

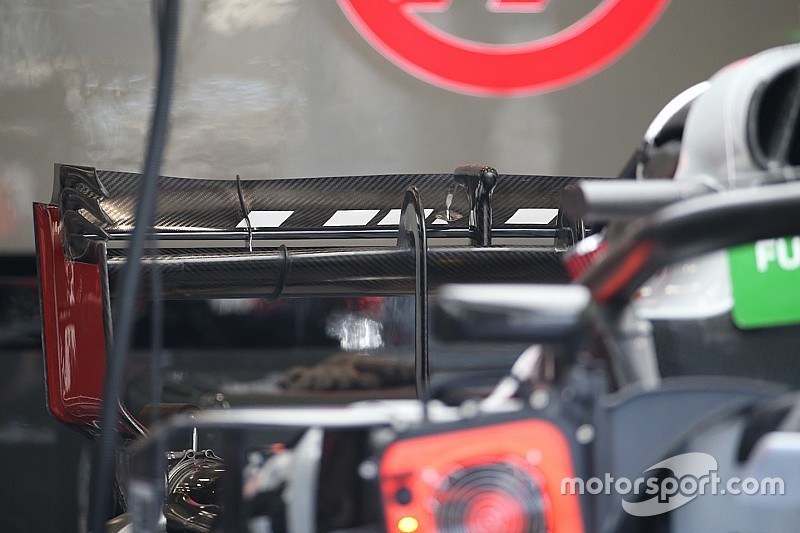

A Dallara központjában - Varano de' Melegari – készültek azok az aerodinamikai fejlesztések, melyek Spában kerültek fel a VF-18-ra. A hátsó szárnyat alacsony aerodinamikai terhelésre tervezték: a főprofil szinte teljesen sík, belépő élét felfelé ívelték, különös tekintettel arra a részre, ami a két pilon között van. Még különlegesebb a nyitható elem kialakítása: rövid ívhúrral bír, hátsó éle pedig nem egyenes, hanem két ponton is ívet ír le, csökkentve a légellenállást, fokozva a végsebességet.

Az első szárny sem maradt érintetlen: a két tartópilon közelebb került egymáshoz, valamint hosszabban nyúlnak el hátrafelé. Mindezek révén módosult a légáramlás a szárny alatt, maga a szárny öt terelőidomból építkezik a főprofil két eleme mellett. Érdemes megfigyelni, hogy a terelők belső végei egyenessé váltak, megdolgozva az Y250 légörvényt a Haas autóin.

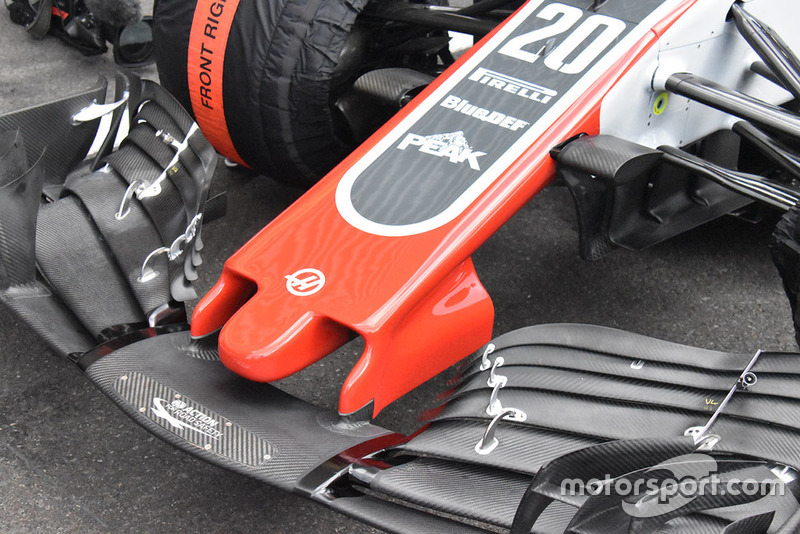

Haas F1 Team VF-18, első szárny

Haas F1 Team VF-18, első szárny

Fotó készítője: Giorgio Piola
