Galéria: A Sauber 2017-es autójának átalakulása
Matt Somerfield
Szerző: Matt Somerfield
Fordította:: Varga Ákos
2017. dec. 14. 15:54

Egy Forma-1-es autó átalakulása mindig érdekes "olvasmány". Most az egyik legtöbbet faragott autó, a Sauber C36-os változásait képeken nézhetjük meg Giorgio Piola, a Sutton Images és a LAT Images jóvoltából.

Slider
Lista

Előszezoni teszt

Előszezoni teszt
1/29

Fotót készítette: Giorgio Piola

A C36-os kipufogója viszonylag magasan helyezkedik el, hogy így tudjon a legjobban együttműködni a C-formájú kakasülővel.

Ausztrália

Ausztrália
2/29

Fotót készítette: Giorgio Piola

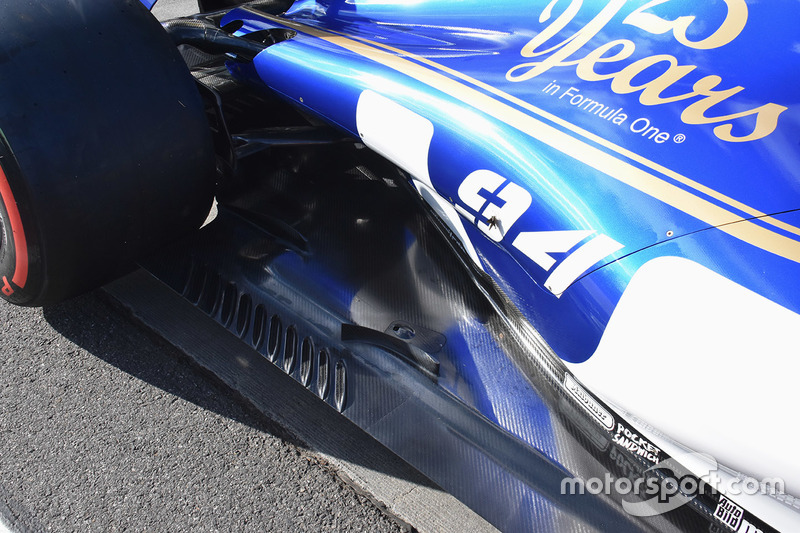

A 2017-es autók egyik legnépszerűbb, legtöbbet alakított része a padlólemez volt. A Saubernél ez így nézett ki a szezonnyitón: megfigyelhető egy ívelt formájú, vertikális elem, valamint a hagyományos társa, ami a kerék irányába tart.

Kínai Nagydíj

Kínai Nagydíj
3/29

Fotót készítette: Giorgio Piola

A Sauber hozzáadott az autójához egy szárnyacskát a pilótafülke oldalára - piros nyíllal jelölve -, hogy javítani tudjon a levegőáramláson, így pedig az autó hűtésén.

Kínai Nagydíj

Kínai Nagydíj
4/29

Fotót készítette: Giorgio Piola

A nagy leszorítóerőt generáló hátsó szárny, előtte a motorborítás és a cápauszony.

Bahrein

Bahrein
5/29

Fotót készítette: Sutton Images

A nagy sivatagi hőség miatt szükség volt egy extra hűtőnyílásra.

Orosz Nagydíj

Orosz Nagydíj
6/29

Fotót készítette: Giorgio Piola

A Sauberre Szocsiban egy dupla T-szárny került, amelytől azt remélték, jobban fog teljesíteni az elem.

Spanyol Nagydíj

Spanyol Nagydíj
7/29

Fotót készítette: Sutton Images

Pascal Wehrlein két különböző szárnyat kapott Spanyolországban.

Monaco

Monaco
8/29

Fotót készítette: Giorgio Piola

Légáramlatok vizsgálatát szolgáló, zöld festék a hátsó fékszellőzés szárnyain. Ugyanezzel kenték be a diffúzor tollszerű légterelőit, hogy megbizonyosodjanak, azok úgy működnek, mint várták.

Monaco

Monaco
9/29

Fotót készítette: Sutton Images

Közeli felvétel a Ferrari-stílusú, „tollazattal” bíró szárnyelemekről, melyek a diffúzor felső sarkaiban kaptak helyet Monacóval kezdve.

Kanadai Nagydíj

Kanadai Nagydíj
10/29

Fotót készítette: Sutton Images

Ezen a képen megfigyelhető a Sauber koncepciója arra vonatkozóan, miként akarja elvezetni a levegőt az autó elejéről hátrafelé az első szárny segítségével.

Kanada

Kanada
11/29

Fotót készítette: Sutton Images

A Monacóban hozzáadott apróság a padlólemezen, ami két vízszintes terelőből építkezik.

Kanada

Kanada
12/29

Fotót készítette: Giorgio Piola

A C36 első fékrendszere: lyukakat vágtak a dobba, hogy távozhasson a fékezés során felszabaduló hő. Érdemes megnézni, hogy polisztirol elemeket helyeztek el a függőleges idomon a szabadedzés alatt, hogy meggyőződjenek arról, milyen közel lehet az idom a kerékhez, mielőtt kárt okozna benne.

Azerbajdzsán

Azerbajdzsán
13/29

Fotót készítette: Giorgio Piola

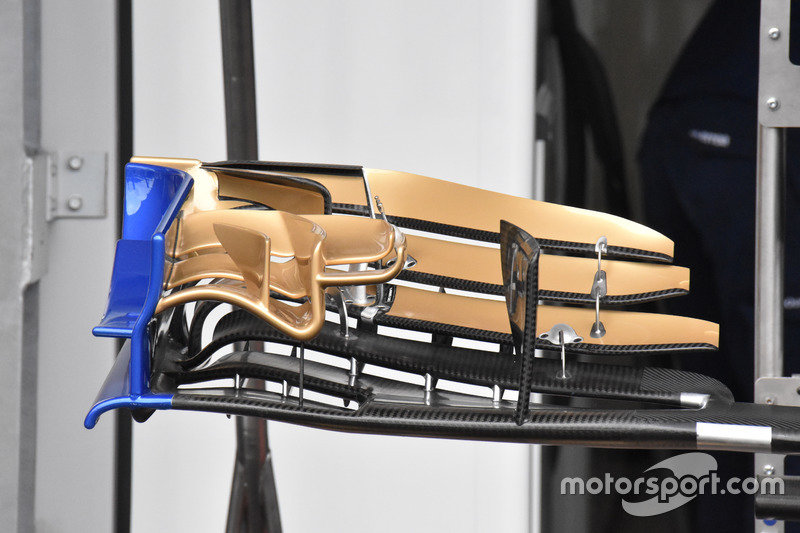

Ezen a közeli képen a C36 első szárnya látható, amelyet a Red Bull ihletett.

Brit Nagydíj

Brit Nagydíj
14/29

Fotót készítette: Sutton Images

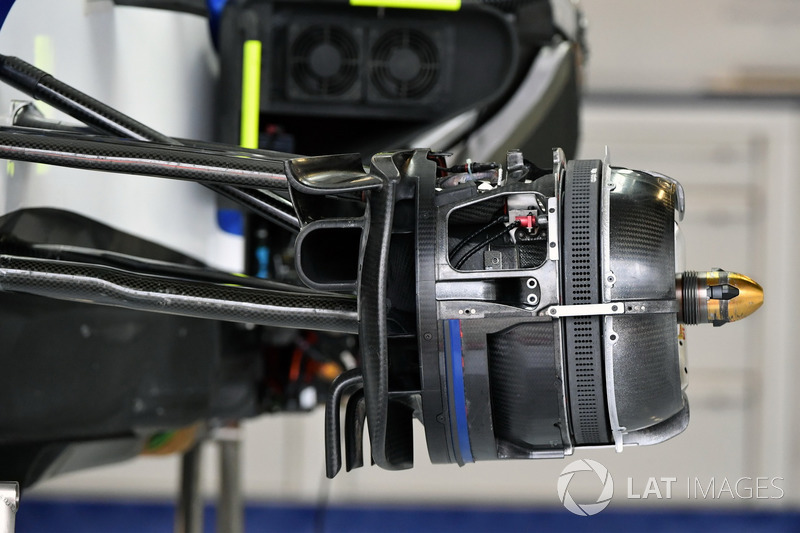

A levegőáramlások a fékeknél is fontos szerepet játszanak, ezen a képen abba kaphatunk egy kis betekintést, mit kezdett ezekkel a Sauber a légvezető nyílásokkal annak érdekében, hogy kezeljék a hőmérsékletet. A légvezetők másik célja, hogy kiegyensúlyozottabb legyen az aerodinamika, amire negatív hatással van az abroncsok deformációja és forgása. Utóbbi kettő generál inkonzisztenciát az aerodinamikában.

Magyar Nagydíj

Magyar Nagydíj
15/29

Fotót készítette: Giorgio Piola

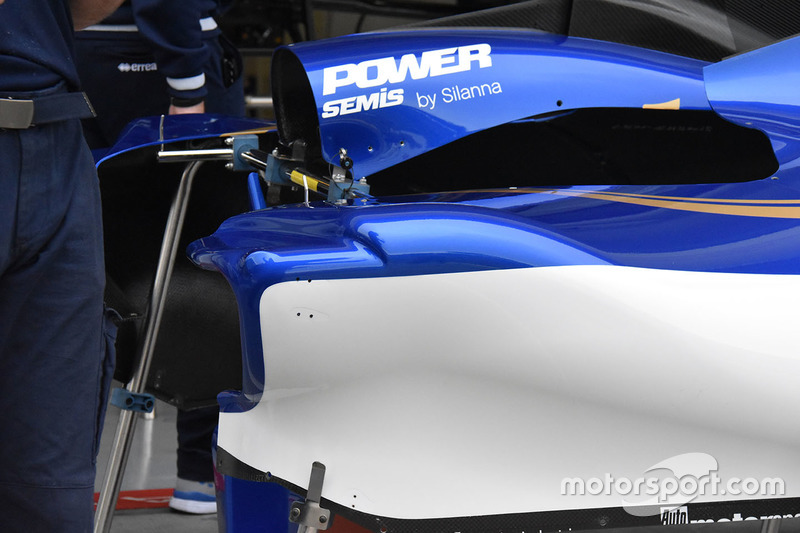

A csapat folyamatosan próbálkozott az oldaldoboz körüli levegőáramlatok megváltoztatásával, ez Mogyoródon itt tartott.

Magyar Nagydíj, #2

Magyar Nagydíj, #2
16/29

Fotót készítette: Giorgio Piola

Ugyancsak Mogyoródra időzítette a csapat azt a változtatást, amit a képen láthatunk: függőleges nyílásokat vágtak a bargeboardba.

A hungaroringi teszt

A hungaroringi teszt
17/29

Fotót készítette: Sutton Images

A Magyar Nagydíj utáni teszten a Sauber ezzel a szenzorráccsal azt vizsgálta, milyen hatása vannak a hátsó gumik keltette áramlatok a diffúzor és a hátsó szárny teljesítményére.

Belga Nagydíj

Belga Nagydíj
18/29

Fotót készítette: Giorgio Piola

A hátsó kerék előtt található terület egyre komplexebb üggyé vált, számos nyílást és terelőlapkát használnak, hogy eltereljék az áramlatokat a kerék körül, valamint enyhítsék azokat a hatásokat a diffúzoron, amiket a gumi deformálódása vált ki. A hátsó kerék előtt található, visszahajtogatott lapka hasonlít arra, amint amit a McLaren vezetett be korábban. A Sauber Monacóban honosította meg a kocsin.

Olasz Nagydíj

Olasz Nagydíj
19/29

Fotót készítette: Giorgio Piola

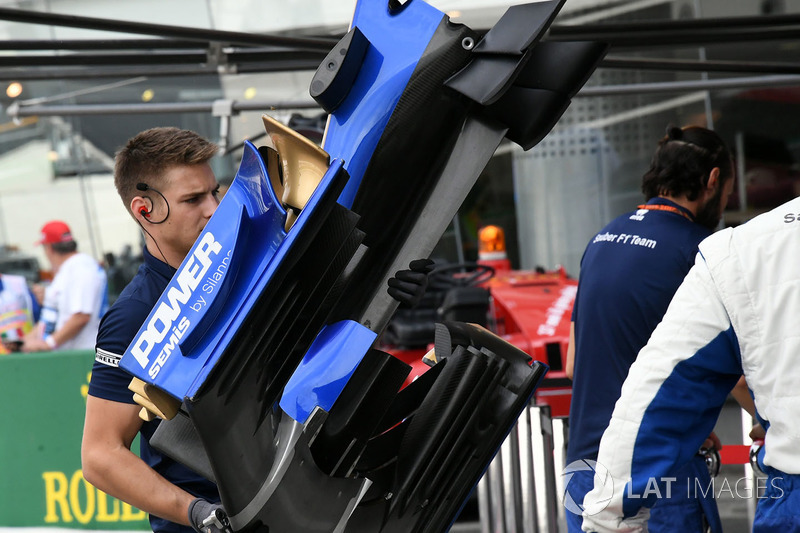

Az Olasz Nagydíjon mindig az az elsődleges feladat, hogy csökkentsék a kocsik légellenállását, így a csapatok nagyon eltérő aerodinamikai konfigurációval mennek – mint ami látható a Sauber esetében is, egyetlen felső lapkát használva.

A Monzában alkalmazott szárny

A Monzában alkalmazott szárny
20/29

Fotót készítette: Sutton Images

Szingapúr

Szingapúr
21/29

Fotót készítette: Giorgio Piola

A szingapúri pályára nagy leszoríterő szükséges, ennek megfelelő hátsó légterelővel érkezett a csapat. A légellenállás csökkentését szolgálják a véglapok, melyeken hat nyílás van, az alacsonyabbra szerelt T-szárny, valamint egy magasabban található, rovátkákkal ellátott T-szárny.

Szingapúr

Szingapúr
22/29

Fotót készítette: Giorgio Piola

Közeli kép a C36 oldaldobozán található légterelőkről és a fenéklemezről. Érdemes megfigyelni a fenéklemez nyúlványán található, két elemből álló alkatrészt és ennek nagyobb változatát valamivel hátrébb.

Még mindig Szingapúr

Még mindig Szingapúr
23/29

Fotót készítette: Sutton Images

Az első szárny lapkáin található elemek íves formában irányulnak a fő terelőlap felé. A Sauber az úgynevezett Y250 légáramlatot akarta manipulálni ezzel.

A C36 kormánya, #2

A C36 kormánya, #2
24/29

Fotót készítette: Sutton Images

Az amerikai hétvége szárnyai

Az amerikai hétvége szárnyai
25/29

Fotót készítette: Sutton Images

Japán

Japán
26/29

Fotót készítette: Sutton Images

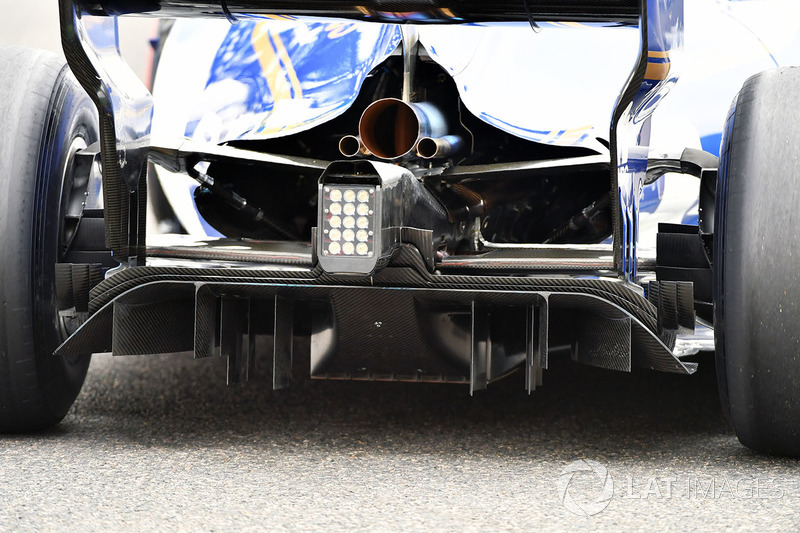

Tökéletes kilátás a C36 diffúzorára, így jól láthatóak a hasonlóságok a Ferrari által alkalmazott dizájnnal az elem felső, kerekek felől lévő sarkainál. Az itt elhelyezett szárnyacskák olyan nyomást kreálnak, mely révén keményebben dolgozik a diffúzor külső része.

Mexikói Nagydíj

Mexikói Nagydíj
27/29

Fotót készítette: Sutton Images

A Sauber tükre, benne egy termokamerával, amivel az első abroncsok felületén figyelték meg a hőmérsékletet.

Abu-dzabi

Abu-dzabi
28/29

Fotót készítette: Mark Sutton

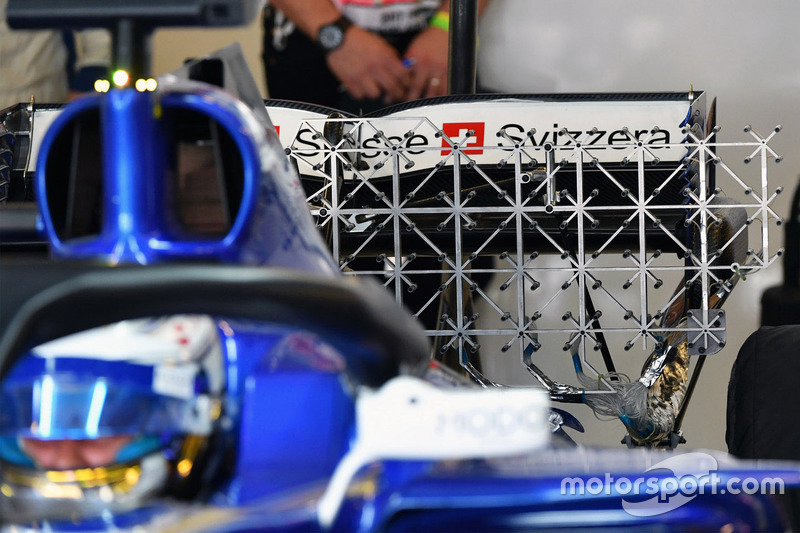

Marcus Ericsson a C36-ban, a hátsó szárny előtt pedig a rácsos mérőműszer. A műszerrel szerzett adatok révén fel tudják mérni, milyen aerodinamikai hatása van a Halónak, amit jövőre vezetnek be a sportban.

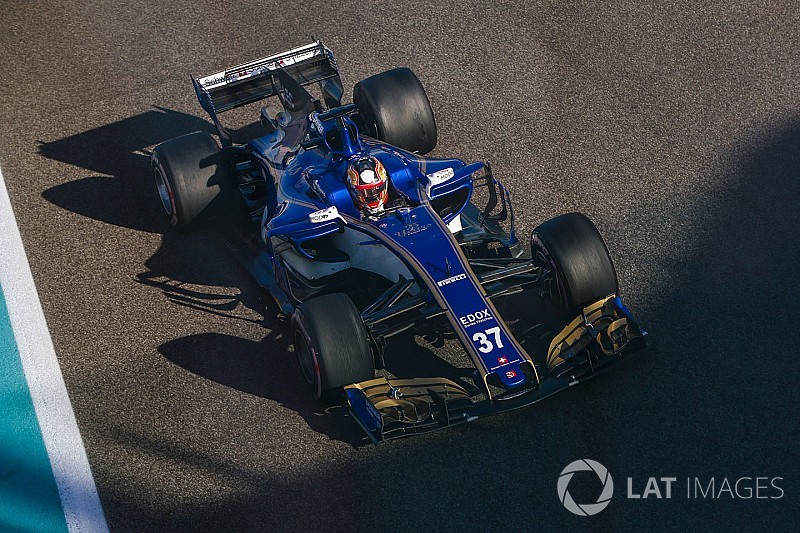

A szezonzáró teszt

A szezonzáró teszt
29/29

Fotót készítette: Joe Portlock / LAT Images

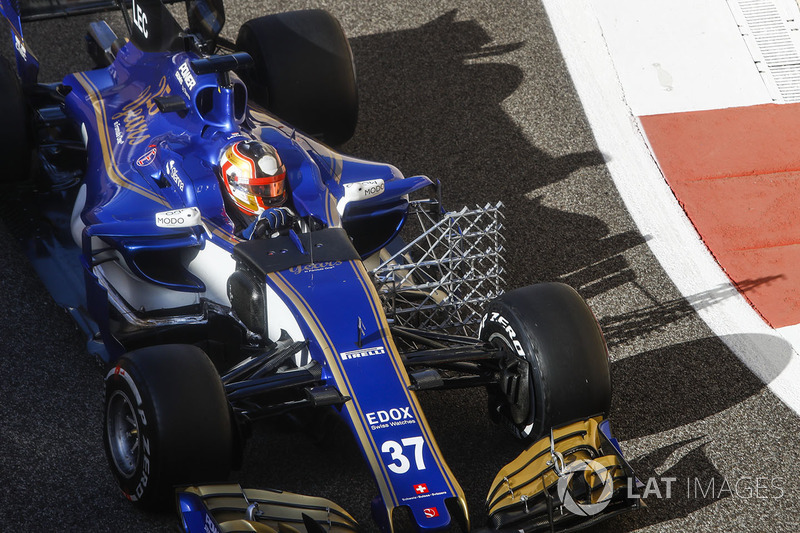

A helyszín ugyanaz, az időpont és a "vadrács" helye már nem - az oldaldoboz és az első kerék közé szerelték fel, így a forgó alkatrészek által keltett áramlatok aerodinamikai hatásait vizsgálták.
