Harapós cápaszáj tátong a Ferrari orrkúpján
Giorgio Piola
Szerző: Giorgio Piola
Fordította:: Dénes Gergely
2018. márc. 22. 12:05

Egy agresszív és látványos megoldást választott a Ferrari az SF71H-ban található S csatorna „táplálásához”, amiben egy cápaszájra hajazó nyílás segít.

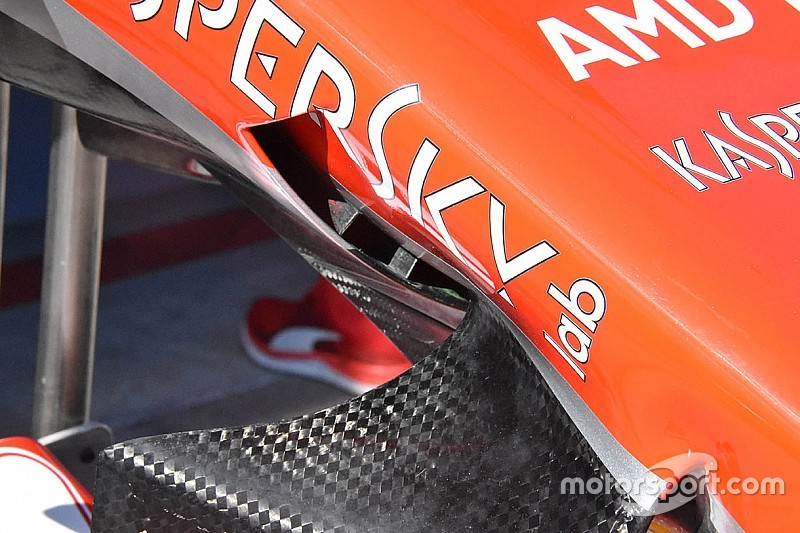

Az orrkúp oldalán található az a látványos nyílás, aminek célja, hogy biztosítsa a levegőt az orrkúpban kialakított S csatorna számára. A csatorna lényege, hogy az autó alatti területről elvezetik a levegőt a karosszéria felső részéhez, majd az áramlatok a futómű elemeit eltakaró panel felett lépnek ki.

A Ferrari megoldása azért jelent előnyt, mert így hatékonyabban és jobb teljesítménnyel dolgozik az orrkúp alatti terület, míg a fent kilépő levegővel a karosszéria felületéhez szorítják az áramlatokat a Coanda hatás segítségével.

A csatorna belépőnyílása nemcsak méretes és ennélfogva feltűnő, hanem kapott két „fogat” is, így végképp elmondható, hogy cápaszájra hasonlít a kialakítása. Ezek a fogak rögzítik az íves elemet, hogy nagy sebesség mellett se „puffadjon fel” a nyílás.
